Tragschiene aus weiß beschichtetem Stahlblech. Durchgangsverdrahtung 5 x 1,5mm² mit Buchse für Steckeranschluß der Leuchteneinsätze.

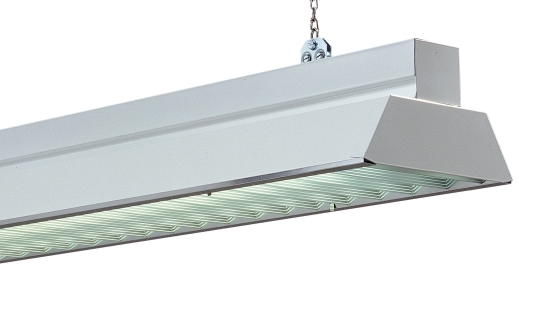

Leuchteneinsatz aus Stahlblech weiß pulverbeschichtet, werkzeuglose Montage an der Tragschiene über Drehriegelbefestigung. Dadurch unterbrochene Lichtbandanordnung möglich. Steckeranschluß mit freier Phasenwahl. Verlustarmes Vorschaltgerät. Verbindung der Tragschienen über Kupplungen, der Reflektoren über Reflektorverbinder. Abhängung der Tragprofile über verschiebbare Aufhänger. Befestigungsabstand 2,5m. Bandende und Bandanfang werden mit Endplatten versehen.
Schutzart IP20
Schutzklasse 1
  |
 Detailansichten |
| Bestellnummern |
Der Bestell-Nr. für komplette Lichtbänder sind 3 Ziffern mit folgender Zuordnung hinzuzufügen. Ziffer 1 beschreibt das Vorschaltgerät, VVG entspricht 0, EVG 1. ZIffer 2 und 3 die Länge der Lichtbandeinheit, eine Einheit hat die Länge von 1530 mm, mehrlängig entsprechend.
Beispiel:
Lichtband 5002 4-längig mit EVG ergibt 5002.104
Lichtband 5004 25-längig mit VVG ergibt 5004.025
Lichtband-Einheiten mit allem erforderlichen Zubehör, ohne Kette.
BESTELL-NR. | REFLEKTOR | RASTER | BESTÜCKUNG | |
|---|
5001 | weiß |
| 1 x L 58 W | |
5002 | weiß | Lamellen- | 1 x L 58 W | |
5003 | weiß | Alu-Lamellen- | 1 x L 58 W | |
5004 | weiß | Darklight- | 1 x L 58 W | |
|
|
|
| |
5005 | weiß |
| 2 x L 58 W | |
5006 | weiß | Lamellen- | 2 x L 58 W | |
5007 | weiß | Alu-Lamellen- | 2 x L 58 W | |
5008 | weiß | Darklight- | 2 x L 58 W | |
5009 | Hochregaloptik |
| 1 x L 58 W | |
5010
| Hochregaloptik |
| 2 x L 58 W | |
| Zubehör |
BESTELL-NR. | BESCHREIBUNG
|
|---|
5081 | Fassung E14 rot, eingebaut in Leuchten- einsatz.
|
5082 | Notlichtelement mit Batteriesatz für 1h, Lichtstrom 20 %, eingebaut in Leuchten- einsatz.
|
5083 | Tragschiene mit Durchverdrahtung 5 x 1,5 mm² 1-längig 1530 mm.
|
5084 | Tragschiene mit Durchverdrahtung 5 x 1,5 mm² 2-längig 3060 mm.
|
5085 | Tragschiene mit Durchverdrahtung 5 x 1,5 mm² 3-längig 4590 mm.
|
5086 | Blindabdeckung für Tragschiene 3-längig 4590 mm aus Kunststoff.
|
5087 | Kettenabhänger
|
5088 | Tragschienenkupplung
|
5089 | Satz Reflektorverbinder für weißen Reflektor.
|
5090 | Endstück Tragschiene
|
5091 | Endstück weißer Reflektor
|
5092 | Spiegeleinsatz zum Einklipsen in weißen Reflektor 1 x L 58W und 2 x L 58W.
|
5093 | Lamellenraster weiß 1 x L 58W und 2 x L 58W.
|
5094 | Alu-Raster 1 x L 58W und 2 x L 58W
|
5095 | Darklightraster 1 x L 58W und 2 x L 58W
|
